In diesem Bulletin möchte ich speziell die messtechnischen Möglichkeiten beim Sonnenschutz behandeln.

Gesetzliche Vorgaben:

Gemäss der SIA 180 Ziffer 5.1 sind bestimmte Anforderungen an Wärmedämmung, Dichtheit der Gebäudehülle, Sonnenschutz, Wärmespeicherfähigkeit und Lüftungsmöglichkeiten zu erfüllen.

Der Sonnenschutz wird laufend wichtiger :

• weil Gebäude über immer grössere Glasflächen verfügen und daher gezwungenermassen immer kleinere Wärmespeichermöglichkeiten aufweisen.
• weil der Sonnenschutz nicht durch eine simple Verdunkelung erreicht werden darf, sondern möglichst viel sichtbares Licht eindringen lassen sollte
• weil die innere Wärmeabgabe durch erhitzte Scheiben unerwünscht ist

Guter Sonnenschutz ist also sehr komplex und eine Vielzahl von Systemen sind denkbar bzw. sind bereits realisiert.

Neubau :

Die in Neubauten geplanten Sonnenschutzvorrichtungen können einerseits rechnerisch bestimmt werden. Bei einer Kombination verschiedener Massnahmen stimmt das Rechenmodel im Regelfall nicht.

Umbauten :

Bei Umbauten und den damit häufig gewünschten Nachrüstungen lassen sich die bestehenden Sonnenschutzmassnehmen vor Ort kontrollieren und bewerten.

Expertisen :

Nicht alle Sonnenschutzsysteme halten längerfristig was sie versprechen. Es ist sehr wohl denkbar, dass sich nach ein paar Jahren nicht der Kältebedarf vergrössert sondern die Beschichtung, Isolationsgrad, Lamellensubstanz verändert hat.

Messtechnik :

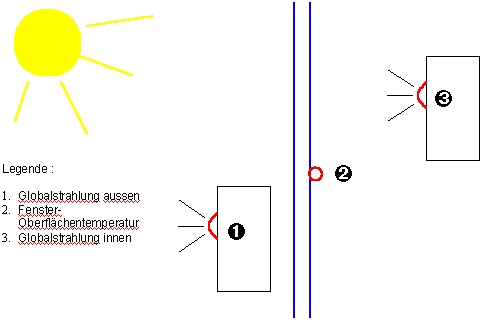

Mit unserer mobilen Messstation lassen sich Einzelprodukte oder Kombinationen an bereits realisierten Projekten oder Modellen nachprüfen.

Die Gesamtprüfung umfasst eine Aufzeichnung der äusseren Grössen (Temperatur, Globalstrahlung, sichtbares Licht) und inneren Grössen (Oberflächentemperatur, Globalstrahlung, sichtbares Licht).

Häufiger interessieren jedoch nur die äussere und innere Globalstrahlung und die innere Oberflächen-
temperatur der Scheiben, da bei starker Sonnenstrahlung und vernünftigen Sonnenschutzkonzepten für PC-Arbeitsplätz ohnehin zuviel Licht vorhanden ist.

Auswertung :

Mit dieser einfachen messtechnischen Lösung lassen sich nachfolgende Grössen bestimmen :

Strahlungs-Transmission :       Messwert 3 ÷ Messwert 1= Te

Sek. Wärmeabgabe         :       Berechnung gem. allgem. Wärmelehre = qi
der Scheibe

Gesamtenergiedurchlass :        qi + Messwert 3 = g-Wert
